Проектирование

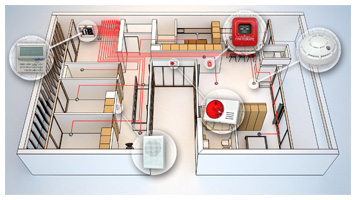

Противопожарные мероприятия: Раздел ППМ разрабатываются с целью обоснования принятых проектных решений по защите людей и самого объекта от воздействия опасных факторов пожара и включают оценку соответствия проектных решений требованиям нормативных документов в области пожарной безопасности, описание технических систем противопожарной защиты, разработку организационно-технических мероприятий по предупреждению и тушению пожара. В данном разделе дается полное описание всех принятых проектом противопожарных мероприятий (ППМ), сведения о категории помещений и зданий по взрывопожарной и пожарной опасности, полное описание технических систем противопожарной защиты, включая решения по генеральному плану, конструктивные решения, объемно-планировочные решения, инженерное оборудование, технологические расчеты, организационные мероприятия. Проектная документация состоит из текстовой и графической частей. • Текстовая часть содержит сведения в отношении объекта строительства, описание принятых технических и иных решений, пояснения, ссылки на нормативные и (или) технические документы, используемые при подготовке проектной документации и результаты расчетов, обосновывающие принятые решения. • Графическая часть отображает принятые технические и иные решения и выполняется в виде чертежей, схем, планов и других документов в графической форме. Текстовая часть раздела должна содержать: • описание системы обеспечения пожарной безопасности объекта капитального строительства; • обоснование противопожарных расстояний между зданиями, сооружениями и наружными установками, обеспечивающих пожарную безопасность; • описание и обоснование проектных решений по наружному противопожарному водоснабжению, по определению проездов и подъездов для пожарной техники; • описание и обоснование принятых конструктивных и объемно-планировочных решений, степени огнестойкости и класса конструктивной пожарной опасности строительных конструкций; • описание и обоснование проектных решений по обеспечению безопасности при возникновении пожара; • перечень мероприятий по обеспечению безопасности подразделений пожарной охраны при ликвидации пожара; • сведения о категории зданий, сооружений, помещений, оборудования и наружных установок по признаку взрывопожарной и пожарной опасности; • перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и оборудованию автоматической пожарной сигнализацией; • описание и обоснование противопожарной защиты (автоматических установок пожаротушения, пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре, внутреннего противопожарного водопровода, противодымной защиты); • описание и обоснование необходимости решения оборудования противопожарной защиты, управления таким оборудованием, взаимодействие такого оборудования с инженерными системами зданий и оборудованием, работа которого во время пожара направлена на обеспечение пожарной эвакуации людей, тушение пожара и ограничение его развития, а также алгоритма работы технических систем (средств) противопожарной защиты (при наличии); • описание организационно-технических мероприятий по обеспечению пожарной безопасности объекта капитального строительства; • мероприятия по обеспечению доступа инвалидов, обоснование принятых конструктивных, объемно-планировочных и иных технических решений, обеспечивающих безопасное перемещение инвалидов на объекте, а также их эвакуацию из здания в случае пожара или стихийного бедствия. Графическая часть раздела должна содержать: • ситуационный план организации земельного участка, предоставленного для размещения объекта капитального строительства, с указанием въезда (въезда) на территорию и путей проезда к объектам пожарной техники, мест размещения и емкости пожарных резервуаров (при их наличии), схем прокладки наружного противопожарного водопровода, мест размещения насосных станций; • схемы эвакуации людей и материальных средств из зданий (сооружений) и с прилегающей к зданиям (сооружениям) территории в случае возникновения пожара; • структурные схемы технических систем (средств) противопожарной защиты (автоматических установок пожаротушения, автоматической пожарной сигнализации, внутреннего противопожарного водопровода). Для разработки раздела проекта «Противопожарные мероприятия» основными исходными данными являются: общая пояснительная записка, объемно-планировочные и конструктивные решения, технология производства, описание инженерных решений, сведения по внутренней отделке помещений. Б) Проект автоматической пожарной сигнализации: Процессу проектирования должен предшествовать сбор информации об объекте защиты, которая должна быть основой для разработки задания на проектирование по ГОСТ Р 57839. Проектирование СПС необходимо осуществлять в соответствии: - с заданием на проектирование; - нормами и правилами проектирования, изложенными в нормативных правовых актах, нормативных документах, специальных технических условий (при их наличии), содержащих требования к проектированию СПС; - ГОСТ Р 59638; - договором на выполнение работ в части, не противоречащей ГОСТ Р 59638, а также нормативным документам по проектированию. Выполнение проектных работ должно осуществляться юридическими или физическими лицами, уполномоченными на проведение данного вида работ в соответствии с действующим законодательством Российской Федерации. На СПС должна быть разработана рабочая документация. Рабочая документация должна включать в себя следующие прилагаемые документы: - пояснительную записку; - алгоритм работы СПС (допускается приводить в составе пояснительной записки); - спецификацию оборудования; - иные документы, предусмотренные заданием на проектирование или по согласованию с заказчиком. Рабочая документация должна быть передана в работу монтажной организации актом передачи, оформленным в соответствии с СП 77.13330 применительно к СПС. Допускается не оформлять акт при выполнении проектных и монтажных работ силами одной организации. В) Проект системы оповещения людей о пожаре: Процессу проектирования должен предшествовать сбор информации об объекте защиты по ГОСТ Р 56936, которая должна быть основой для разработки задания на проектирование по ГОСТ Р 57839. Анализ пожарной опасности производственных объектов защиты необходимо осуществлять в соответствии со статьей 95 Федерального закона 123-ФЗ. Проектирование СОУЭ необходимо осуществлять в соответствии: - с заданием на проектирование; - нормами и требованиями, предъявляемыми к СОУЭ, содержащимися в СП 3.13130.2009 и других нормативных документах, в которых изложены требования к СОУЭ; - ГОСТ Р 59639; - технической документацией изготовителей технических средств СОУЭ, в части, не противоречащей ГОСТ Р 59639, а также нормативным документам по проектированию. Проектирование СОУЭ необходимо осуществлять на основе чертежей архитектурных решений, переданных исполнителю заказчиком, если иное не предусмотрено договором на проектирование. Помимо чертежей архитектурных решений заказчик должен передать информацию о других инженерных системах, категориях помещений, пределах огнестойкости конструкций, сведения о проектном количестве людей, объеме и характеристиках горючей нагрузки. Для расчета звукового покрытия так же необходимы чертежи расстановки мебели и технологического оборудования. При проектировании СОУЭ необходимо учитывать распространение звуковых волн в защищаемом(ых) помещении(ях) с учетом: - уровня (мощности) звукового давления, применяемого пожарного звукового или речевого оповещателя, измеряемой в дБА; - уровня звука постоянного (фонового) шума в помещении; - наличия препятствий для распространения звуковых волн между абонентом и пожарным оповещателем (двери, стеллажи, оборудование, предметы мебели и т. д.); - объемно-планировочных решений помещения. Ответственность за достоверность переданных исполнителю чертежей архитектурных решений, рабочей документации по смежным инженерным системам и иной информации несет заказчик. Решения, принятые в проектной документации на СОУЭ, должны соответствовать техническим регламентам, настоящему стандарту, быть эффективными и экономически целесообразными. Г). Системы модульного порошкового пожаротушения, пожаротушения распылённой водой, аэрозольного пожаротушения: Процессу проектирования должен предшествовать сбор информации об объекте защиты, которая должна быть основой для разработки задания на проектирование по ГОСТ Р 57839. Анализ пожарной опасности производственных объектов должен быть осуществлен в соответствии со статьей 95 123-ФЗ. Проектирование АУП должно быть осуществлено в соответствии: - с заданием на проектирование; - нормами и правилами проектирования, изложенными в национальных стандартах, сводах правил, содержащих требования пожарной безопасности, а также в иных документах, содержащих требования пожарной безопасности, или специальных технических условиях; - ГОСТ Р 59636; - договором на выполнение работ; - ТД заводов — изготовителей технических средств АУП в части, не противоречащей настоящему ГОСТ Р 59636, а также НД по проектированию. Проектирование АУП должно быть осуществлено на основе архитектурных чертежей, переданных исполнителю заказчиком. Помимо архитектурных чертежей заказчик должен передать информацию о других инженерных системах, категориях помещений, пределах огнестойкости конструкций, а также сведения о проектном количестве людей, объеме и характеристиках горючей нагрузки. Тип АУП, способ тушения, вид оборудования установок пожарной автоматики должны быть определены организацией-проектировщиком в зависимости от технологических, конструктивных и объемно-планировочных особенностей защищаемых объектов. Д). Системы внутреннего противопожарного водоснабжения: Процессу проектирования предшествует сбор информации об объекте защиты, которая является основой для разработки задания на проектирование по ГОСТ Р 57839. Анализ пожарной опасности производственных объектов осуществляется в соответствии со ст. 95 123-ФЗ. Проектирование ВПВ должно осуществляться в соответствии: - с заданием на проектирование; - нормами и правилами проектирования, изложенными в СП 10.13130.2020 и других отраслевых и ведомственных документах или специальных технических условиях, в которых описаны требования к проектированию ВПВ; - ГОСТ Р 59643; - договором на выполнение работ; - технической документацией заводов-изготовителей технических средств ВПВ в части, не противоречащей настоящему стандарту, а также нормативным документам по проектированию. Проектирование ВПВ осуществляется на основе архитектурных чертежей, переданных исполнителю заказчиком. Помимо архитектурных чертежей, заказчик обязан передать информацию о других инженерных системах, категориях помещений, пределах огнестойкости конструкций, сведения о проектном количестве людей, объеме и характеристиках горючей нагрузки. Е) Огнезащиты металлических и деревянных конструкций: Работы по огнезащите стальных конструкций выполняют в соответствии с разработанным проектом огнезащиты, состав которого следующий: а) анализ проектно-технической документации и разложение общей схемы каркаса на составляющие стержневые конструкции (составление ведомости стальных конструкций); б) установление требуемых пределов огнестойкости элементов здания и определение номенклатуры элементов каркаса, для которых требуется проведение огнезащиты; в) расчет фактических пределов огнестойкости незащищенных стальных конструкций с целью определения критических температур каждого элемента; г) подбор оптимальных средств огнезащиты для конструкций с учетом специфики эксплуатации объекта, по данным ранее проведенных исследований огнезащиты; д) расчет требуемой толщины огнезащиты в зависимости от напряженно-деформированного состояния конструкции и ее геометрических параметров. При разработке проекта огнезащиты все необходимые исходные данные и расчетные характеристики типовых конструкций вносят в специальную ведомость, в которой выполняется сравнение и обобщение полученных показателей по огнестойкости и толщине огнезащиты. При необходимости проект огнезащиты может быть разработан для проведения работ по огнезащите других видов конструкций. Средства огнезащиты должны обладать огнезащитной эффективностью, обеспечивающей снижение пожарной опасности и (или) повышение огнестойкости защищаемых объектов до нормируемого уровня. Техническая документация на средства огнезащиты должна содержать информацию о технических показателях, характеризующих область их применения, способ подготовки поверхности, виды и марки грунтовок, способ нанесения на защищаемую поверхность, условия сушки, огнезащитную эффективность этих средств, способ защиты от неблагоприятных климатических воздействий, условия и срок эксплуатации огнезащитных покрытий, меры безопасности при проведении огнезащитных работ, а также порядок транспортирования и хранения. Для средства огнезащиты стальных конструкций и (или) железобетонных конструкций в технической документации дополнительно указываются сведения о толщине огнезащитного покрытия и расходе средства огнезащиты, необходимые для достижения требуемой огнезащитной эффективности, сухой остаток и срок сохранения огнезащитной эффективности огнезащитного покрытия. На поверхность огнезащитного слоя допускается наносить дополнительное покрытие для придания декоративного вида или обеспечения устойчивости к неблагоприятному климатическому воздействию. В этом случае огнезащитная эффективность должна указываться с учетом дополнительного покрытия. Для средств огнезащиты кабелей в технической документации указываются сведения о толщине огнезащитного покрытия и расходе средства огнезащиты, необходимые для достижения требуемой огнезащитной эффективности, сухой остаток и область применения (виды наружных оболочек кабелей, для которых они применяются). Для средств огнезащиты древесины и материалов на ее основе в технической документации указываются плотность состава и его расход на единицу площади или объема (в зависимости от способа нанесения). В случае если изготовителем установлен срок службы средств огнезащиты древесины и материалов на ее основе более 1 года, он должен подтверждаться испытаниями на устойчивость к старению. Ж) Системы видеонаблюдения Техническое задание (ТЗ) на проектирование - базовый документ, регулирующий взаимоотношения между исполнителем (проектировщиком) и заказчиком системы видеонаблюдения. С точки зрения Гражданского кодекса, этот документ является преимущественным в случае возникновения споров и претензий. Это важная, но не основная причина, по которой стоит уделить внимание процессу согласования параметров ТЗ. Помимо чисто юридических вопросов взаимоотношений сторон, есть ещё и рабочий процесс проектирования. А он должен опираться на понимание того, зачем нужна система видеонаблюдения, какие задачи она призвана решить, какие показатели эффективности должны быть достигнуты, какие административные и технические особенности объекта необходимо учесть. Исходными данными является весь тот массив технических требований и документации, который необходим в процессе проектирования, проведения расчётов, определения параметров оборудования и прокладки кабельных трасс. Здесь должны быть чертежи, предоставляемые заказчиком, положения о режиме объекта, характеристики контролируемых зон, указания к размещению станционного оборудования и постов охраны, требования к электропитанию и времени резервирования, и т.п. Полнота этих данных определяется проектировщиком на этапе согласования ТЗ. Часть документов может отсутствовать на момент подписания договора на проектирование, поэтому не будет лишним указать, что заказчик обязуется предоставить недостающие документы в процессе проектирования. Необходимо: - Назначение системы (показатели назначения системы) - Задачи зон контроля - Условия эксплуатации оборудования и освещение в зонах контроля (показатели функционирования системы) - Требования по маркам (производителям) оборудования, при наличии - Нумерация портов СКС (требования по администрированию СКС) - Планировки и экспликации помещений на планах (архитектурно-планировочные решения) - Требования и описания слаботочных коммуникаций - Электроснабжение - Требования по составу проектной документации. З) Охранная сигнализация: Исходные данные для охранных систем Исходными данными для проектирования охранных систем являются пять основных типов. 1. Согласованное техническое задание. Техническое задание готовит проектная организация, и оно является главным документом для проектирования охранных систем. Его желательно выполнять как можно подробнее: написать, каким образом и какими охранными извещателями оснащаются помещения, как расположено оборудование системы контроля доступа и видеонаблюдения (можно в табличном виде). Заказчик должен изначально видеть объем проектируемых систем и понимать, что он получит в итоге (сколько у него будет видеокамер и точек прохода СКУД, где они будут установлены, в каком объеме будут представлены иные охранные системы). При подготовке технического задания рекомендуется согласовать расстановку оборудования на планах. 2. Технические условия на подключение к пульту охраны района, города (если это планируется делать). 3. Ведомость заполнения проемов (тип окон и дверей). 4. Специальные требования от ФСБ и/или ФСО к охранным системам (если таковые будут). 5. Специальные требования МВД к охранным системам (если таковые будут). И) Системы молниезащиты: В статье 49 Градостроительного кодекса РФ определен перечень объектов, требующих проведение экспертизы проектной документации. Этот и будет тот список, проекты объектов которого в теории должны в обязательном порядке содержать раздел "Молниезащита" (или "Молниезащита и заземление", так эти системы соседствуют друг с другом). Он включается наряду с подразделами ЭС (наружные электросети), ЭН (наружное освещение) в состав раздела ЭОМ (системы внутреннего электроосвещения и силового оборудования) под аббревиатурой ЭГ (проекты молниезащиты и заземления). Итак, что же это за объекты: Индивидуальные жилые дома с этажностью более 3-х этажей Многоквартирные дома более 3-х этажей и с количеством блочных секций более 4-х Объекты капитального строительства с этажностью более 2 и общей площадью более 1500 кв. м, не предназначенные для производственных нужд или проживания людей Производственные здания и сооружения с этажностью более 2 и общей площадью более 1500 кв. м, а также все объекты до 2-х этажей и менее 1500 кв. м, для которых необходимо установление санитарно-защитных зон Любые объекты, которые в соответствии с статьей 48.1 того же кодекса признаются особо опасными, сложными с технической точки зрения или уникальными (например, газохранилища, гидротехнические сооружения или памятники архитектуры) Любые объекты, которые планируется строить или реконструировать в пределах границ зон охраны трубопроводной инфраструктуры. Для проектирования необходимы следующие сведения: - генплан объекта (все сооружения, которые необходимо защищать, а также инфраструктура, технологические линии, наземные и подземные коммуникации, трубопроводы, телекоммуникационные каналы, электро и слаботочка и т.п.) (если необходимо защищать несколько зданий или учитывать соседство других) - отдельные чертежи (планы) кровли и фасадов здания с перечнем используемых при строительстве материалов, включая наличие и материалы водосточной системы - прочие необходимые для расчета чертежи в составе строительной и архитектурной части, наличие и габаритные размеры крышных надстроек - назначение объекта, степень присутствия в нем людей - климатические условия местности, зона грозовой активности - характеристики грунта (тип почвы, уровень грунтовых вод). К) Металлические пожарные лестницы: Пожарная лестница представляет собой особый вид аварийного выхода из здания, предназначена для экстренной эвакуации людей, когда стандартные лестничные и эвакуационные пути недоступны. Также лестницы используются пожарными расчетами для доступа в здание, доставки средств пожаротушения. Обычно пожарные лестницы устанавливаются на внешних стенах здания, а при размещении внутри размещаются отдельно от основных зон объекта. Согласно ст. 39 Федерального закона № 123-ФЗ, пожарные лестницы устанавливаются в здании для эвакуации людей, для тушения пожаров и проведения аварийно-спасательных мероприятий. В зависимости от цели использования, способа установки и характеристик лестниц, применяется следующая классификация: для эвакуации людей – наружные и внутренние открытые лестницы, внутренние лестницы, размещаемые на лестничных клетках; для пожаротушения и спасательных операций – вертикальные (П1) и маршевые лестницы с уклоном (П2). В СП 1.13130.2009 предусмотрены нормативы по ширине и уклонам пожарных лестниц, особенностям их проектирования и размещения в разных типах зданий.
